LIP-SEAL

형태 및 용도

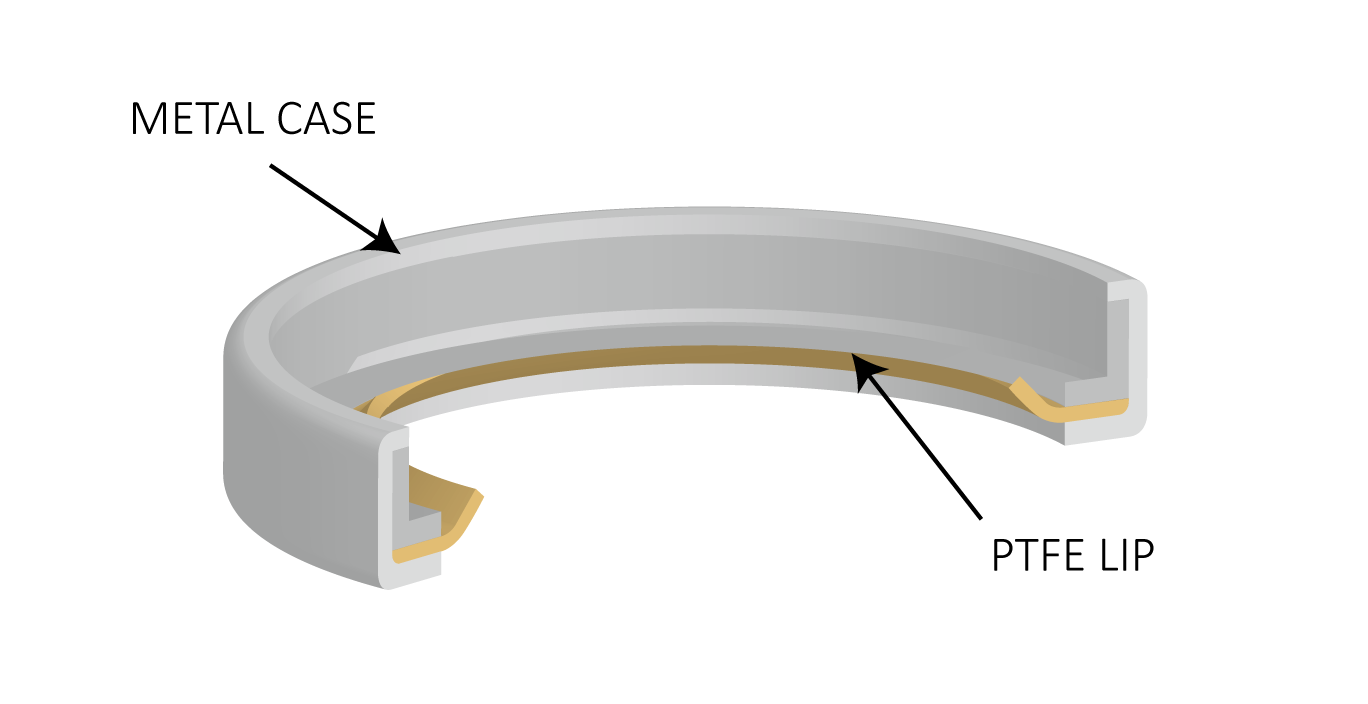

METAL CASE TYPE

형태

형번

특징

적용속도, 압력

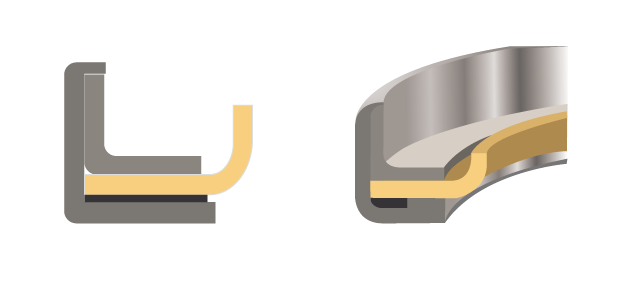

DL1

가장 스탠다드한 구조의 LIP-SEAL로서 적용범위가 매우 넓습니다

속도 : 40 m/s

적용압력 : 진공~5 bar

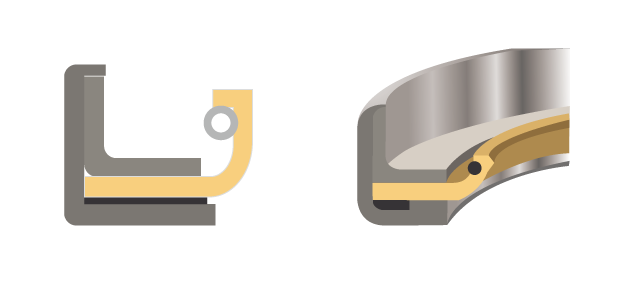

DLS1

DL-1 타입에 스프링이 장착된 LIP-SEAL로서 슬러지, 고체성 유체가 있는 경우나 편심이 작용할 경우 적용됩니다.

속도 : 15 m/s

적용압력 : 0 ~ 10 bar

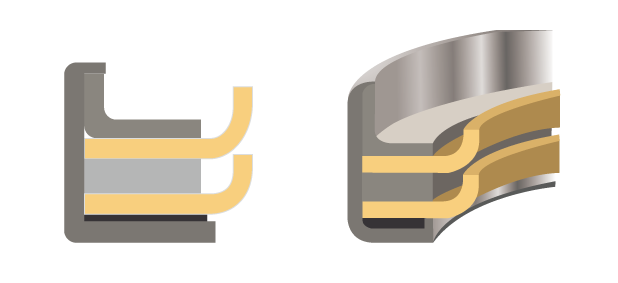

DL2

DOUBLE LIP 구조로 되어있어 안정적인 Sealing을 할수있고 압력이 높은 경우에 사용됩니다

속도 : 20 m/s

적용압력 : 진공 ~ 10 bar

DLB2

DOUBLE LIP 양방향 구조로 되어있어 양방향 유체 Sealing 및 외부로부터의 이물질 차단용으로 사용됩니다

속도 : 20 m/s

적용압력 : 진공 ~ 5 bar

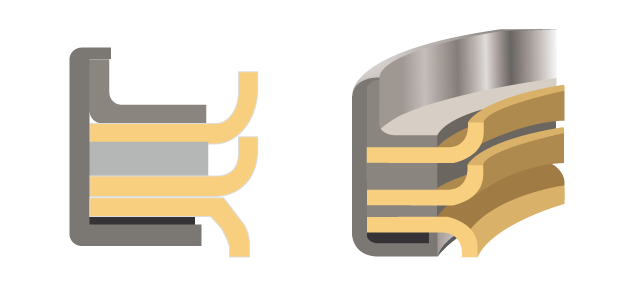

DLB3

DL-2 타입에 DUST LIP이 추가된 형태로서 미세먼지, 슬러지등 악조건에 사용됩니다.

속도 : 15 m/s

적용압력 : 0 ~ 15 bar

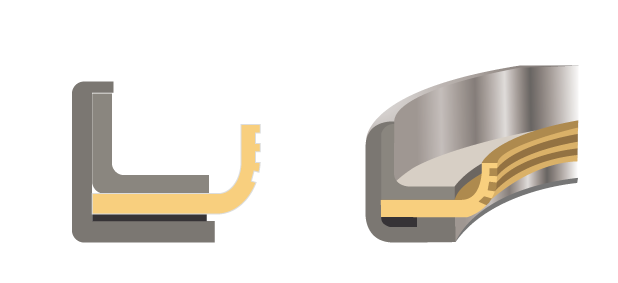

DLR1

나선형의 립구조를 가지고 있으며

회전방향이 일정한 고온, 고속에 사용됩니다.

속도 : 50 m/s

적용압력 : 진공 ~ 5 bar

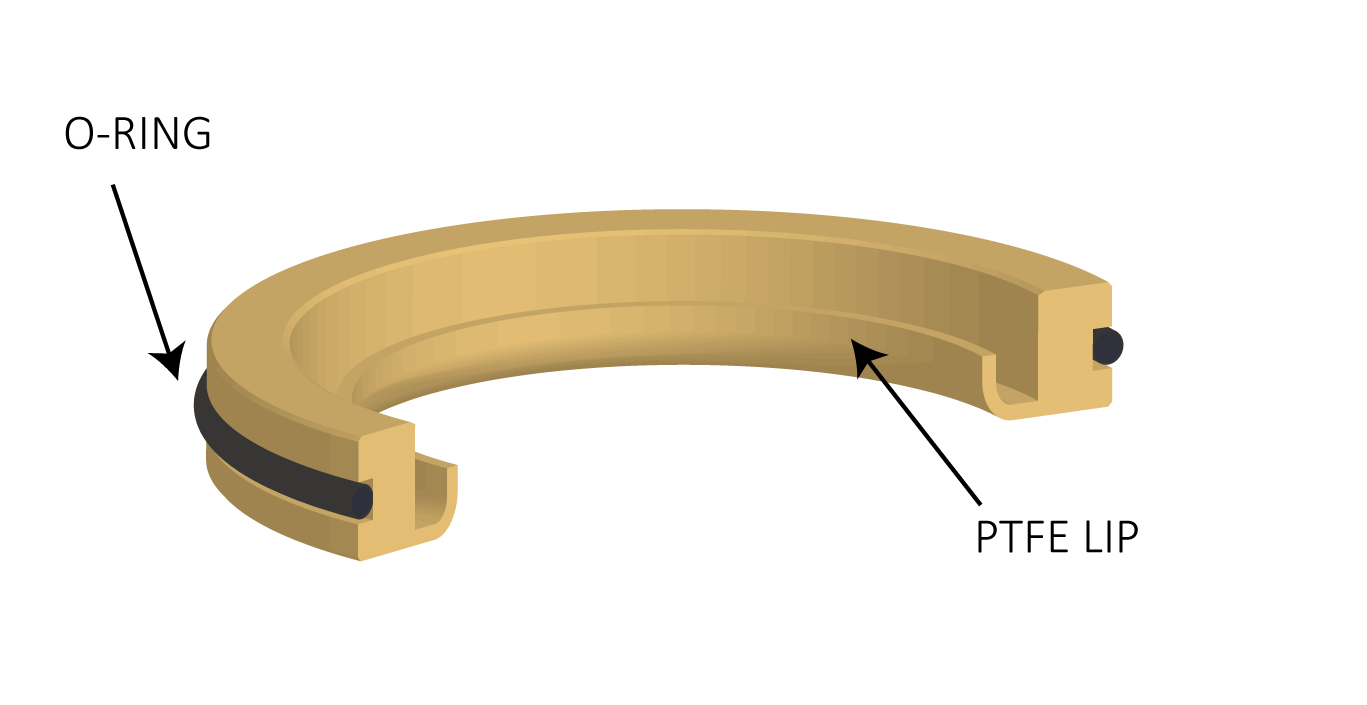

SOLID TYPE

형태

형번

특징

적용속도, 압력

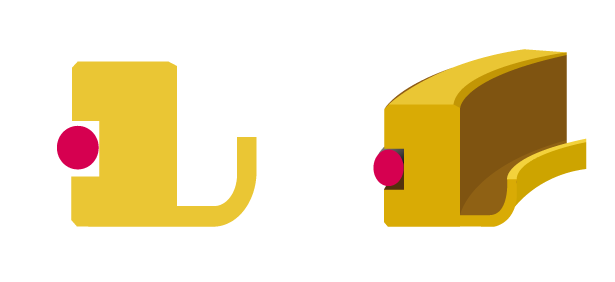

DS1

적용범위가 매우 넓으며 저압, 고속회전에 적합합니다

20 m/s

적용압력 : 5 bar

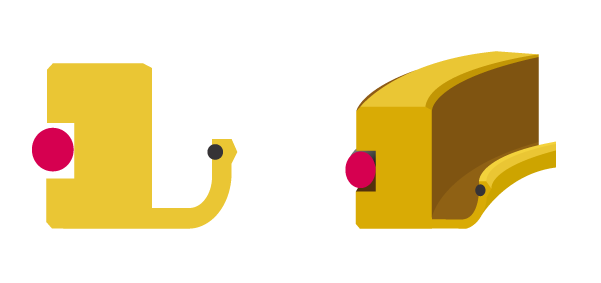

DSS1

슬러지, 고체성 유체가 있는 경우나 편심이 작용할 경우 적용됩니다.

15 m/s

적용압력 : 5 bar

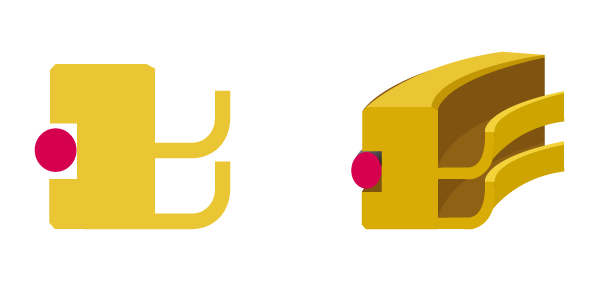

DS2

DOUBLE LIP 구조로 되어있어 안정적인 Sealing을 할수있고 압력이 높은 경우에 사용됩니다

15 m/s

적용압력 : 10 bar

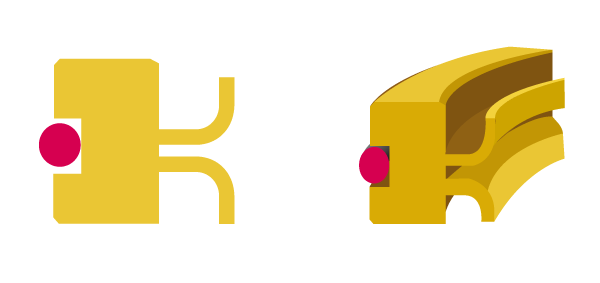

DSB2

DOUBLE LIP 양방향 구조로 되어있어 양방향 유체 Sealing 및 외부로부터의 이물질 차단용으로 사용됩니다

10 m/s

적용압력 : 5 bar

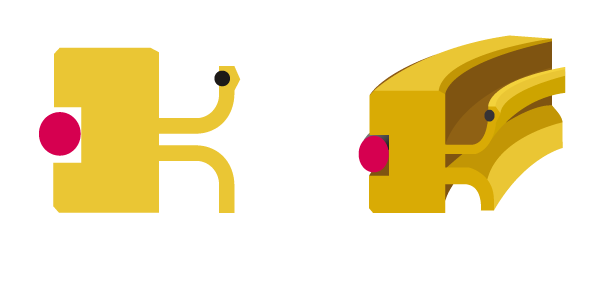

DSBS2

양방향 유체 Sealing 및 분진, 이물질 차단용으로 사용됩니다.

15 m/s

적용압력 : 5 bar

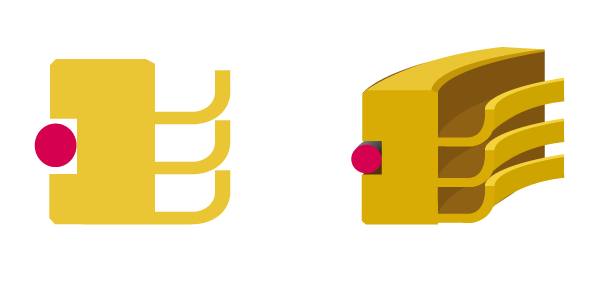

DS3

Triple lip 구조로 되어있어 고압에 안정적이며 진동 및 편심이 작용할 경우 적용됩니다.

10 m/s

적용압력 : 15 bar

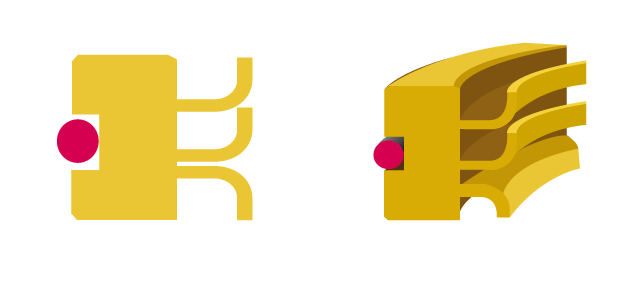

DSB3

Triple lip 양방향 구조로 되어있어 매우 안정적인 Sealing을 할수있고 많은양의 분진 및 이물질의 차단용으로 사용됩니다.

10 m/s

적용압력 : 10 bar

Solid Type Lip-Seal 은 외주에 O-Ring을 삽입하여 조립 및 해체가 쉬우며 Seal의 구조상 반드시 밀림방지용 Snap Ring또는 Cover가 필요합니다.
